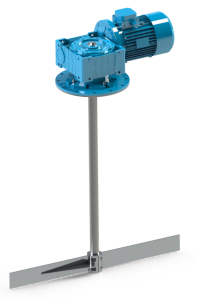

Лопастные мешалки относятся к тихоходным устройствам. Процесс перемешивания выполняется двумя лопастями, сечение которых имеет прямоугольную форму. Если смешивание производится в емкости с большим значением по высоте, то лопасти мешалки могут быть установлены на двух-трех уровнях. Как правило, Мешалка Лопастная (МЛ) широко используются в химической промышленности, а также на предприятиях, где они необходимы по технологическим особенностям производства.
Назначение лопастной мешалки
-Обеспечение взаимного растворения жидкостей.
-Создание грубых эмульсий.
-Получение взвеси в жидкости твердых частиц со значительной их концентрацией (до90%).
-Получение взвеси волокнистых веществ.
-Взмучивание осадка (легкого).
-Обеспечение малой скорости растворения волокнистых и кристаллических веществ.
-Оптимизация температурного режима жидкости.
Конструктивная особенность лопастных мешалок
Рабочий орган лопастных мешалок, другими словами, импеллер выполнен в виде лопастей сечения прямоугольной формы. Наша компания изготовляет лопастные мешалки с тремя видами импеллеров: простые, с ребрами жесткости и листовые.
Емкости увеличенных габаритов предъявляют дополнительные требования и к конструкции мешалок. С увеличением их диаметра требуются дополнительные меры по усилению. Усиленные лопасти имеют те же функции, однако являются более жесткой конструкцией, не подверженной деформациям при работе даже в средневязкой среде.
Если требуется обеспечение высокого теплообмена при более спокойном (тихом) режиме перемешивания, то используют модификацию лопастного импеллера – листовую мешалку. Мешалка лопастная (листовая), в силу ее простой конструкции, широко используется в химической промышленности. Она необходима бывает, как для перемешивания жидких реагентов, так и тогда, когда перемешивающим агентом выступает газ или воздух, а также выполняется смешивание жидкости и газа. Лопасти листового импеллера гораздо шире, чем лопастного. Для образования струй в них предусмотрены отверстия.
Конструкция мешалок предусматривает два способа крепления к втулке лопастей:
- Разъемный способ. Втулка состоит из двух частей и перед началом работ собирается с помощью болтового соединения. К каждой части втулки приварены лопасти.
- Неразъемный. Втулка – цельная с приваренными лопастями.
Применение каждого из которых зависит от конкретных свойств перемешивающих жидкостей и условий работы аппарата. Учитывая конструкцию мешалки, она больше подходит для перемешивания маловязких или средневязких жидкостей. Это вызвано тем, что Мешалки Лопастные (МЛ) имеют слабый осевой поток, который не обеспечивает качественного перемешивания вязких жидкостей. Для этой продукции целесообразно использовать мешалки других типов – якорных, рамных или турбинных. Диаметр лопастей варьируется от 125 до 2240мм.
В качестве привода МЛ применяется мотор-редуктор. В зависимости от специфики перемешиваемых продуктов, количество лопастей и их расположение на валу может меняться. В тех случаях когда, необходимо использовать более длинные валы на перемешивающих устройствах устанавливаются дополнительный подшипниковый узел. При необходимости можно установить дополнительный опорный подпятник.
Кроме стандартных моделей бывают варианты самораскрывающихся лопастей.
Мешалки с взрывозащищенными двигателями
Мешалки из нержавеющей стали
Параметры типовых аппаратов с лопастной мешалкой.
| Объем емкости аппарата, м3 | Диаметр мешалки, мм | Число оборотов мешалки, мин-1 | Мощность привода, кВт |
| 0.5 | 500 | 90 | 0.25 |
| 1.0 | 630 | 70 | 0.37 |
| 1.5 | 800 | 60 | 0.37 |
| 2.5 | 1000 | 45 | 0.55 |
| 4.0 | 1250 | 30 | 0.75 |
| 6.0 | 1600 | 22.5 | 1.1 |

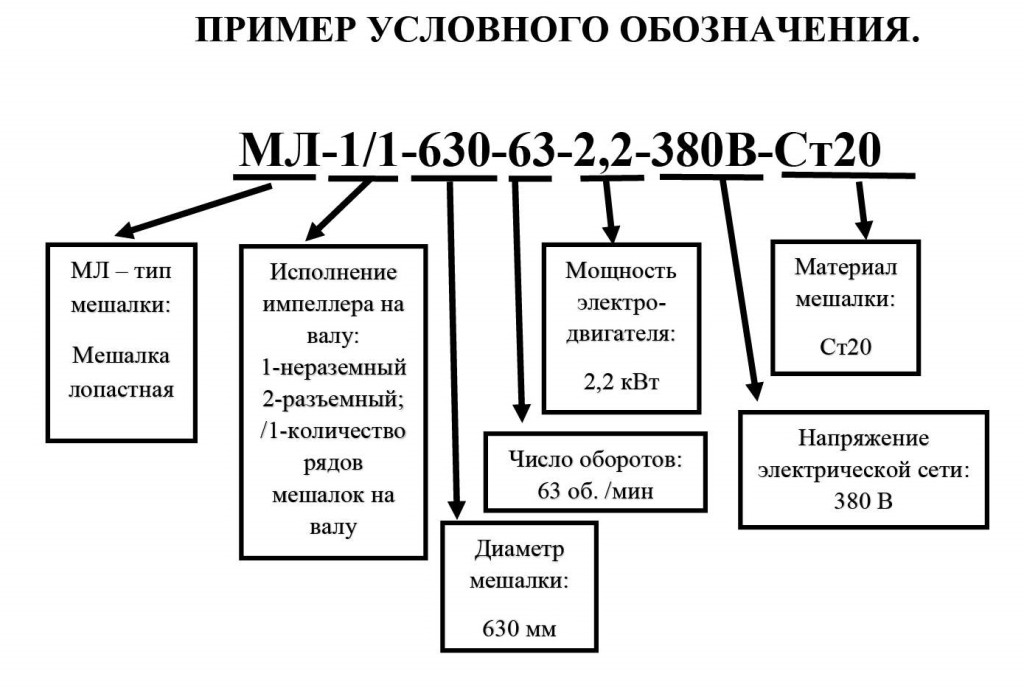

Пример условного обозначения
